Multisensor Messgerät neuester Generation mit Digital-Zoom
- Optisch
- Multisensor
- Taktil
Messsystem für den neuen Standard in der 3D-Videomessung

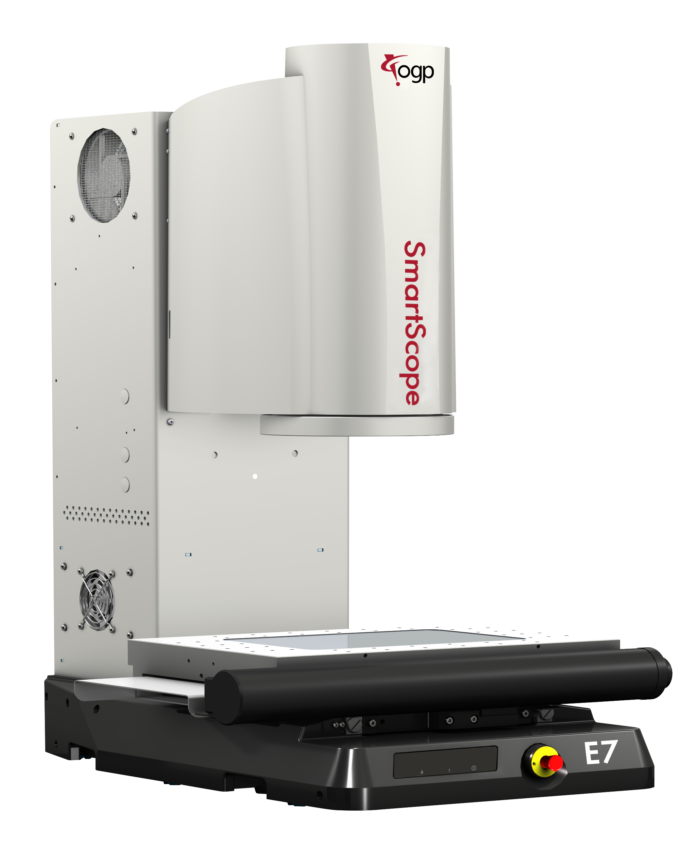

SmartScope E7 setzt den neuen Standard für die Leistungsfähigkeit von 3D-Videomesssystemen. Das optische System “IntelliCentric™” mit Festoptik und digitalem Zoom liefert ein hochauflösendes Bild für optimale Video-Messungen.
- Multisensor Messgerät neuester Generation
- Mit Digital-Zoom
- Bewährtes Tischgerät mit stabilem Gusssockel und Verbundtisch in X/Y mit zentralem Antrieb in Z
Für beste optische Messergebnisse
IntelliCentric™-Festoptik
Das optische System "IntelliCentric™" mit Festoptik und digitalem Zoom liefert ein hochauflösendes Bild für optimale Video-Messungen.
Hervorragende Beleuchtung
LED-Auflicht, LED-Durchlicht und SmartRing™ - LED Ringlicht sind Standard.
Produktvideo zur OGP E-Serie
Sensor-Optionen
Präsizes, berührungsloses Messen
Die automatische berührungsfreie Videomessung ist eine bewährte und leistungsstarke Technologie. Durch die eigene innovative Forschung und die über 75-jährige Erfahrung von OGP mit einer installierten Basis von mehreren zehntausend Messsystemen ist es gelungen, die SmartScopes von OGP zum weltweit führenden Videomesssystem zu machen.
Mehr zur optischen Videomesstechnik
Spitzentechnologie für beste taktile Messergebnisse
Unter taktilem Messen versteht man das physikalische Berühren einer Fläche zwecks Messung. Durch die Einzelpunkterfassung mit einem 3D-Taster können Merkmale gemessen werden, deren Bilddarstellung schwierig ist oder jenseits des Optik- oder Laserbereichs liegt. Mit scannenden und Feder-Tastern setzt OGP auf den neusten Fortschritt der Messtechnologie. Scannende Taster erfassen Punkte über einer Flächengrenze, während der Taststift die Fläche abtastet. Für empfindliche oder kleine Teile bieten wir Mikrosondentechnologien, die bei einer Kraftaufbringung von nur einem Milligram die Flexibilität des Multisensors erhöhen.
Mehr zum taktilen Messen mit OGP
Kombinierte Technologie für herausragende Performance
Die Multisensor-Messtechnik nutzt die Vorteile und Stärken von mehreren Sensoren, um ein Messteil vollständig zu erfassen. Video ist für die Messung von Kanten unübertroffen. Laser und 3D-Taster sind am besten zur Messung von Flächen geeignet, Mikrotaster werden zur Messung feiner und fragiler Merkmale eingesetzt. Durch die Kombination von berührenden und berührungsfreien Taststiften mit Mikro- und Makro-Messbereichen können Multisensorsysteme mehr als jedes Einfachsensorsystem.
Mehr zur Multisensor-MesstechnikSoftware-Optionen
Smart SCS – Für hoch-integrierte Messabläufe
SmartSCS ist eine einfache Benutzeroberfläche für eine Reihe von Messgeräten – OGP-Messgeräten, KMG’s, CT, Laser und Streifenprojektions-Geräte. SmartSCS ist entwickelt für die Werker-Selbstkontrolle, GAMP/FDA gesicherte Messungen und verknüpft SmartSCS Messabläufe mit Textanweisungen, Bildern oder Videos.
Mehr zu OGP SmartSCS
Kotem Evolve
Die EVOLVE® Software-Suite von OGP optimiert Konstruktions-, Produktions- und Inspektionsprozesse und ermöglicht es den Herstellern, die Produktkonstruktions- und Entwicklungszeit zu verkürzen, die Qualität zu verbessern und die Kosten durch verbesserte Effizienz zu senken. EVOLVE verwendet das dreidimensionale CAD-Modell eines Teils als Grundlage für alle Toleranzbewertungen, Statistiken und Fertigungsdaten.
Mehr zur Kotem Evolve Suite
Measure-X
Die übersichtliche, intuitiv und leicht nutzbare MeasureX Messsoftware, beinhaltet ein volles Sortiment an Bildverarbeitungswerkzeugen, Geometrische Funktionen, ISO/ANSI Toleranzen und Echtzeitdatentransfer zu SPC-Systemen und sonstigen kundenspezifischen Softwareanbindungen.
Mehr zu OGP Measure-XModell-Vergleich
E-Serie
|
|
|
| Modell | E7 | E45 |
|---|---|---|
| Basis-Messbereich | 250 × 150 × 200 [mm] | 500 × 450 × 200 [mm] |
| Optionale Erweiterung des Messbereichs |
X: 300 [mm] |
Y: 610 [mm] Z: 300 [mm] |
| Messgenauigkeit XY | 2,2 + 5L/1000 [µm] | 2,8 + 5L/1000 [µm] |
| Messgenauigkeit Z | 3,8 + 5L/1000 [µm] | 3,8 + 5L/1000 [µm] |
| Messgenauigkeit Z mit Taster/Laser |
2,8+ 5L/1000 (4.5x Linse) [µm] | 2,8+ 5L/1000 (4.5x Linse) [µm] |
| Sensor-Optionen |
Optisch Multisensor Taktil |
Optisch Multisensor Taktil |
| Software-Optionen |
Measure-X Smart SCS Kotem Evolve |
Measure-X Smart SCS Kotem Evolve |
