SG Smart­Capture

Effiziente 3D‑Scanprozesse für verlässliche Messergebnisse.

Smart­Capture bietet sowohl erweiterte Funktionen als auch eine einfache benut­zer­freundliche Bedienung für Shape­Grabber-Systeme und macht das 3D-Scannen in Messqualität einfacher denn je.

Die SG Smart­Capture Software bietet eine benut­zer­freundliche Plattform, um Bauteildaten einfach zu erfassen und mit der Refe­renz­geo­metrie zu vergleichen. Über benut­zer­de­fi­nierte Skripte lassen sich Bauteile automatisch scannen, Daten verarbeiten und Messungen durchführen – für jeden Anwender leicht nutzbar.

• Auto­ma­tische Funktionen ermöglichen die selbst­ständige Erkennung von Laser­in­tensität und Scanvolumen.
  Skripte können aufge­zeichnet und angepasst werden, um komplette Prüf­pro­gramme automatisch auszuführen oder Datensätze als STL‑ oder PSL‑Dateien auszugeben.
• Die Integrität und Genauigkeit der Scandaten kann direkt in der Software überprüft werden, z. B. über Farb­ab­wei­chungs­karten und Vorschau­werkzeuge. Alle Shape­Grabber Systeme verfügen über ein NIST‑rückführbares Genau­ig­keits­ar­tefakt sowie eine integrierte Veri­fi­zie­rungs­routine – für maximale Sicherheit bei den Messergebnissen.
• Scan-Datensätze können verarbeitet, ausge­richtet und als STL-Datei exportiert werden, um sie für weiter­führende Analysen oder für Reverse Engineering zu verwenden.
• Innerhalb der Software lassen sich Scan­er­gebnisse mit einem CAD‑Referenzmodell oder einem bekannten Refe­renzteil vergleichen.
  Eine typische Anwendung der Shape­Grabber Systeme ist der Vergleich von Seri­en­teilen mit einem ​„Golden Part“ anhand der inte­grierten Farbabweichungskarte.

Intelligent angebunden – mit SmartSCS und EVOLVE SmartProfile^®

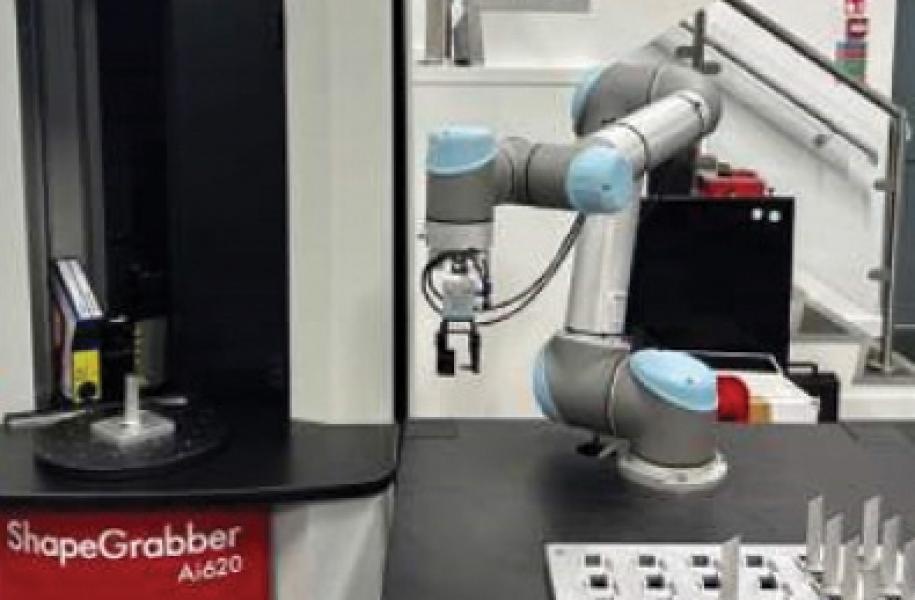

Für die Robo­ter­in­te­gration kann SmartSCS hinzugefügt werden, um das Scansystem in eine vollständig auto­ma­ti­sierte Prüfzelle zu verwandeln.

SG Smart­Capture ist direkt mit EVOLVE Smart­Profile^® verbunden, der bevorzugten Lösung für die GD&T‑Auswertung von 3D‑Scannerdaten. Die proprietären Algorithmen der Software reduzieren die Mess­un­si­cherheit und erzeugen ​„CMM‑ähnliche“ Datensätze, die für GD&T‑(ASME Y14.5) und GPS‑(ISO 1101)‑Auswertungen optimiert sind.
