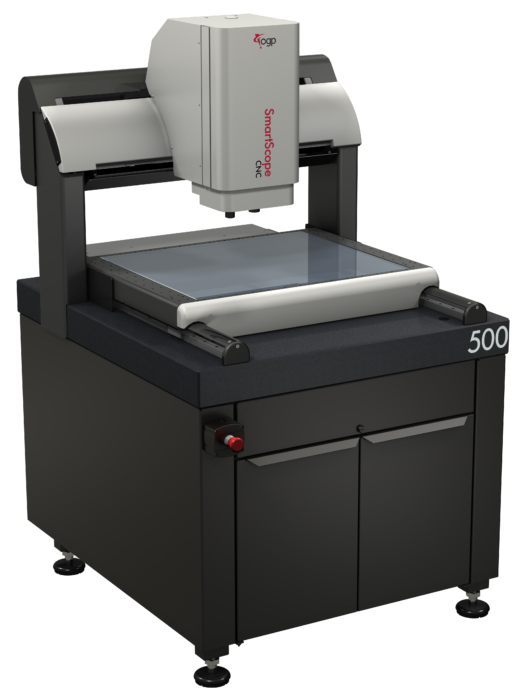

Smart Scope CNC 500
CNC 500

Multisensor-fähiges Standgerät in Portalbauweise

Unser Allrounder für mittelgroße Bauteile – mit 3 verschiedenen Z‑Achsen-Höhen
Portal­messgerät, optionale Feeder-Bestückung


max. Messbereich
500 × 450 × 400  [mm]
Messgenauigkeit
2,0 [µm]
Sensoren
  • Optisch
  • Laser
  • Taktil

Voll­au­to­ma­tische Multisensor- Messtechnik

SmartScope® CNC-Systeme von OGP sind vielseitige Multisensor-Messsysteme, die für eine Vielzahl von Mess­aufgaben ausgelegt sind. Die CNC-Systeme zeichnen sich durch ein ideales Preis-Leistungs-Verhältnis aus und sind weltweit tausendfach etabliert. Diese Systeme verfügen über ein moto­ri­siertes optisches 12:1‑Zoom-System und ein AccuCentric-Objektiv, das nach jedem Vergrö­ße­rungs­wechsel automatisch kalibriert.

3 Beleuch­tungsarten (LED-Koaxial‑, Profil-und SmartRing™-Beleuchtung) sind Standard.

  • Allrounder für mittelgroße Bauteile
  • Mit 3 verschiedenen Z-Achsen-Höhen
  • Feeder-Bestückung möglich

Präzisionsoptik

Die patentierte 12x AccuCentric™ Zoomlinse, selbstkalibrierend nach jedem Vergrößerungswechsel stellt immer sicher, die größtmögliche Genauigkeit zu erhalten.


Accu Centric

Sensor-Optionen

Vielfältige Sensor-Optionen machen diese Produkt-Serie zum optimalen Werkzeug in Ihrem Messraum. Entdecken Sie Ihre Möglichkeiten:
Ogp smart ringlight

Präsizes, berührungsloses Messen

Die automatische berührungsfreie Videomessung ist eine bewährte und leistungsstarke Technologie. Durch die eigene innovative Forschung und die über 75-jährige Erfahrung von OGP mit einer installierten Basis von mehreren zehntausend Messsystemen ist es gelungen, die SmartScopes von OGP zum weltweit führenden Videomesssystem zu machen.

Mehr zur optischen Videomesstechnik
OGP Multisensor Taktiles Messen

Spitzentechnologie für beste taktile Messergebnisse

Unter taktilem Messen versteht man das physikalische Berühren einer Fläche zwecks Messung. Durch die Einzelpunkterfassung mit einem 3D-Taster können Merkmale gemessen werden, deren Bilddarstellung schwierig ist oder jenseits des Optik- oder Laserbereichs liegt. Mit scannenden und Feder-Tastern setzt OGP auf den neusten Fortschritt der Messtechnologie. Scannende Taster erfassen Punkte über einer Flächengrenze, während der Taststift die Fläche abtastet. Für empfindliche oder kleine Teile bieten wir Mikrosondentechnologien, die bei einer Kraftaufbringung von nur einem Milligram die Flexibilität des Multisensors erhöhen.

Mehr zum taktilen Messen mit OGP
MW072418 QVI 267

Laser und optoelektronisches Messen

Die Lasermessung verwendet einen fokussierten Laserpunkt, einen empfindlichen Detektor und die präzise Messtischbewegung des Systems, um die Flächenkonturen berührungsfrei zu erfassen. Mit einem der größten Arbeitsabstände auf dem Markt können unregelmäßig geformte Teile mit unseren Laser-Sensoren sehr leicht abgetastet werden. Tasten Sie eine Reihe von parallelen Profilen ab, um topografische 3D-Karten zu erzeugen.


Mehr zu Laser und optoelektronischem Messen

Software-Optionen

Passende OGP-Softwarelösungen für dieses Modell ermöglichen Ihnen maximale Messperformance für Ihre Anwendung.
OGP Software smartscs

Smart SCS – Für hoch-integrierte Messabläufe

SmartSCS ist eine einfache Benutzeroberfläche für eine Reihe von Messgeräten – OGP-Messgeräten, KMG’s, CT, Laser und Streifenprojektions-Geräte. SmartSCS ist entwickelt für die Werker-Selbstkontrolle, GAMP/FDA gesicherte Messungen und verknüpft SmartSCS Messabläufe mit Textanweisungen, Bildern oder Videos.

Mehr zu OGP SmartSCS
OGP Software ZONE3

Die weltweit umfassendste Software für die Messtechnik

ZONE3® stellt eine völlig neue Art der Arbeit mit Multisensor-Messsystemen dar und ermöglicht schnellere, einfachere und produktivere Messungen als je zuvor. Auf der Benutzeroberfläche werden die Beziehungen zwischen Teilen, Sensoren, Nullpunktausrichtungen und Maschinenzubehör klar dargestellt. ZONE3 nutzt innovative Funktionen zur automatischen und mühelosen Generierung von Messroutinen für schnellere Programmier- und Laufzeiten im Vergleich mit bisherigen Softwarelösungen.

Mehr zu OPG Zone3
OGP Software Measure X

Measure-X

Die übersichtliche, intuitiv und leicht nutzbare MeasureX Messsoftware, beinhaltet ein volles Sortiment an Bildverarbeitungswerkzeugen, Geometrische Funktionen, ISO/ANSI Toleranzen und Echtzeitdatentransfer zu SPC-Systemen und sonstigen kundenspezifischen Softwareanbindungen.

Mehr zu OGP Measure-X

Modell-Vergleich

CNC
Die ausführliche Übersicht zu den technischen Daten finden Sie im Produktdatenblatt.
Smart Scope Flash 200 Smart Scope Flash CNC 300 Smart Scope CNC 500 Smart Scope CNC 635 Smart Scope CNC 670 Smart Scope CNC 1500 OGP CNC 1552 OGP CNC 1552
Modell Flash CNC 200 CNC 300 CNC 500 CNC 635 CNC 670 CNC 1500 CNC 1550 CNC 1552
Basis-Messbereich 200 × 200 × 150  [mm] 300 × 300 × 250  [mm] 500 × 450 × 200  [mm] 635 × 635 × 200  [mm] 650 × 660 × 200  [mm] 900 × 1.500 × 200  [mm] 1.250 × 1.500 × 200  [mm] 1.500 × 1.500 × 200  [mm]
Optionale Erweiterung
des Messbereichs
Z: 300 [mm]
Z: 400 [mm]
Z: 300 [mm]
Z: 400 [mm]
Y: 1800 [mm]
Y: 2000 [mm]
Y: 1.800 [mm]
Y: 2.000 [mm]
Messgenauigkeit XY 2,0 + 6L/1000 [µm] 1,8 + 5L/ 1000 [µm] 2,5 + 5L/1000 [µm] 3,0 + 5L/1000 [µm] 2,0 + 5L/1000 [µm] 5,0 + 6L/1000 [µm] 5,0 + 6L/1000 [µm] 8,0 + 6L/1000 [µm]
Messgenauigkeit Z 3,5 + 6L/1000 [µm] 3,4 + 5L/1000 [µm] 3,0 + 8L/1000 [µm] 3,0 + 5L/1000 [µm] 3,0 + 8L/1000 [µm] 3,0 + 8L/1000 [µm] 3,0 + 8L/1000 [µm] 3,0 + 8L/1000 [µm]
Messgenauigkeit Z
mit Taster/Laser
2,5 + 6L/1000 [µm] 2,4 + 5L/1000 [µm] 2,0 + 8L/1000 [µm] 2,0 + 8L/1000 [µm]
Sensor-Optionen Optisch
Laser
Taktil
Optisch
Laser
Taktil
Optisch
Laser
Taktil
Optisch
Laser
Taktil
Optisch
Laser
Taktil
Optisch
Laser
Taktil
Optisch
Laser
Taktil
Optisch
Laser
Taktil
Software-Optionen Measure-X
Zone3
Smart SCS
Measure-X
Zone3
Smart SCS
Measure-X
Zone3
Smart SCS
Measure-X
Zone3
Smart SCS
Measure-X
Zone3
Smart SCS
Measure-X
Zone3
Smart SCS
Measure-X
Zone3
Smart SCS
Measure-X
Zone3
Smart SCS
