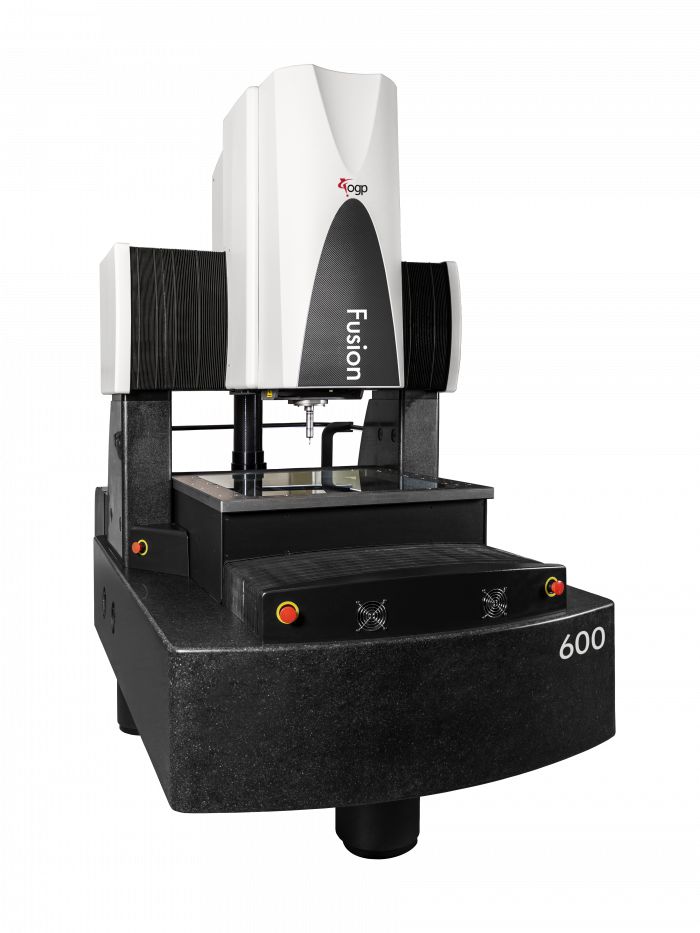

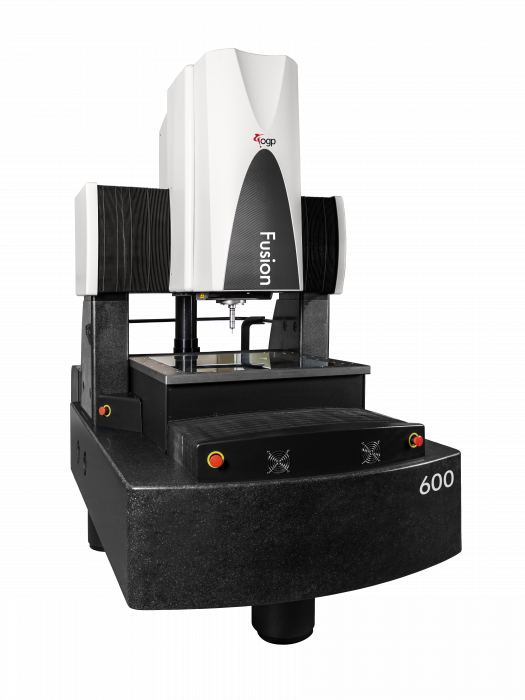

Fusion 600

Hochgeschwindigkeits-3D-Multisensor-Messsystem mit großem Bildfeld (LFOV) und versatzfreier Multisensor-Flexibilität in Portalbauweise

Fusion-Systeme sind innovative Hochgeschwindigkeits-3D-Multisensor-Messsysteme, die ein außergewöhnliches optisches System mit großem Bildfeld (Large Field of View, LFOV) mit der Flexibilität von mehreren Sensoren kombinieren und so eine einzigartig produktive Messsystemfamilie bilden.

max. Messbereich

600 × 560 × 300 [mm]

Messgenauigkeit

1,8 [µm]

Sensoren

Optisch
Multisensor
Laser
Taktil

OGP SmartScope Fusion Large Field of View Videomesssysteme

Hohe Bildgenauigkeit im gesamten Bildfeld – ideal für große Bauteilgrößen

Die Fähigkeit liegt in der telezentrischen Optik mit großem Bildfeld. Fusion-Systeme bieten zwei optische Vergrößerungen: Eine niedrige mit einem Bildfeld von 100 mm und eine hohe für Messungen kleiner Merkmale und Autofokus – beide sind telezentrisch für hohe Bildgenauigkeit über die gesamte Schärfentiefe. Dank fortschrittlicher Konstruktionsprinzipien und nicht linearer Bildfeld-Kalibrierung können Fusion-Systeme viele Merkmale in einem großen Bildfeld mit der gleichen Genauigkeit messen wie ein kleines Bildfeld bei einem herkömmlichen Videomesssystem. Die Großfeldoptik ermöglicht es, einen großen Bereich mit hoher Genauigkeit abzubilden, während die Merkmalsextraktion sofort alle Merkmale und Abmessungen innerhalb des Bildfelds verarbeiten und identifizieren kann – ohne dass eine vorprogrammierte Messroutine erforderlich ist.

Sensor-Optionen

Vielfältige Sensor-Optionen machen diese Produkt-Serie zum optimalen Werkzeug in Ihrem Messraum. Entdecken Sie Ihre Möglichkeiten:

Präsizes, berührungsloses Messen

Die automatische berührungsfreie Videomessung ist eine bewährte und leistungsstarke Technologie. Durch die eigene innovative Forschung und die über 75-jährige Erfahrung von OGP mit einer installierten Basis von mehreren zehntausend Messsystemen ist es gelungen, die SmartScopes von OGP zum weltweit führenden Videomesssystem zu machen.

Mehr zur optischen Videomesstechnik

Kombinierte Technologie für herausragende Performance

Die Multisensor-Messtechnik nutzt die Vorteile und Stärken von mehreren Sensoren, um ein Messteil vollständig zu erfassen. Video ist für die Messung von Kanten unübertroffen. Laser und 3D-Taster sind am besten zur Messung von Flächen geeignet, Mikrotaster werden zur Messung feiner und fragiler Merkmale eingesetzt. Durch die Kombination von berührenden und berührungsfreien Taststiften mit Mikro- und Makro-Messbereichen können Multisensorsysteme mehr als jedes Einfachsensorsystem.

Mehr zur Multisensor-Messtechnik

Laser und optoelektronisches Messen

Die Lasermessung verwendet einen fokussierten Laserpunkt, einen empfindlichen Detektor und die präzise Messtischbewegung des Systems, um die Flächenkonturen berührungsfrei zu erfassen. Mit einem der größten Arbeitsabstände auf dem Markt können unregelmäßig geformte Teile mit unseren Laser-Sensoren sehr leicht abgetastet werden. Tasten Sie eine Reihe von parallelen Profilen ab, um topografische 3D-Karten zu erzeugen.

Mehr zu Laser und optoelektronischem Messen

Spitzentechnologie für beste taktile Messergebnisse

Unter taktilem Messen versteht man das physikalische Berühren einer Fläche zwecks Messung. Durch die Einzelpunkterfassung mit einem 3D-Taster können Merkmale gemessen werden, deren Bilddarstellung schwierig ist oder jenseits des Optik- oder Laserbereichs liegt. Mit scannenden und Feder-Tastern setzt OGP auf den neusten Fortschritt der Messtechnologie. Scannende Taster erfassen Punkte über einer Flächengrenze, während der Taststift die Fläche abtastet. Für empfindliche oder kleine Teile bieten wir Mikrosondentechnologien, die bei einer Kraftaufbringung von nur einem Milligram die Flexibilität des Multisensors erhöhen.

Mehr zum taktilen Messen mit OGP

Software-Optionen

Passende OGP-Softwarelösungen für dieses Modell ermöglichen Ihnen maximale Messperformance für Ihre Anwendung.

Die weltweit umfassendste Software für die Messtechnik

ZONE3® stellt eine völlig neue Art der Arbeit mit Multisensor-Messsystemen dar und ermöglicht schnellere, einfachere und produktivere Messungen als je zuvor. Auf der Benutzeroberfläche werden die Beziehungen zwischen Teilen, Sensoren, Nullpunktausrichtungen und Maschinenzubehör klar dargestellt. ZONE3 nutzt innovative Funktionen zur automatischen und mühelosen Generierung von Messroutinen für schnellere Programmier- und Laufzeiten im Vergleich mit bisherigen Softwarelösungen.

Mehr zu OPG Zone3

Smart SCS – Für hoch-integrierte Messabläufe

SmartSCS ist eine einfache Benutzeroberfläche für eine Reihe von Messgeräten – OGP-Messgeräten, KMG’s, CT, Laser und Streifenprojektions-Geräte. SmartSCS ist entwickelt für die Werker-Selbstkontrolle, GAMP/FDA gesicherte Messungen und verknüpft SmartSCS Messabläufe mit Textanweisungen, Bildern oder Videos.

Mehr zu OGP SmartSCS

Evolve packaging EVOLVE Suite RENDER 180724 v03

Kotem Evolve

Die EVOLVE® Software-Suite von OGP optimiert Konstruktions-, Produktions- und Inspektionsprozesse und ermöglicht es den Herstellern, die Produktkonstruktions- und Entwicklungszeit zu verkürzen, die Qualität zu verbessern und die Kosten durch verbesserte Effizienz zu senken. EVOLVE verwendet das dreidimensionale CAD-Modell eines Teils als Grundlage für alle Toleranzbewertungen, Statistiken und Fertigungsdaten.

Mehr zur Kotem Evolve Suite

Modell-Vergleich

Fusion

Die ausführliche Übersicht zu den technischen Daten finden Sie im Produktdatenblatt.

Modell	Fusion 400	Fusion 600

Basis-Messbereich	420 × 320 × 250 [mm]	600 × 560 × 300 [mm]
Optionale Erweiterung des Messbereichs	–	–
Messgenauigkeit XY	1.8 + 4L/1000 μm [µm]	1.8 + 4L/1000 μm [µm]
Sensor-Optionen	Optisch Multisensor Laser Taktil	Optisch Multisensor Laser Taktil
Software-Optionen	Zone3 Smart SCS Kotem Evolve	Zone3 Smart SCS Kotem Evolve
