Kompaktes Video-Messsystem in Portalbauweise
- Optisch
- Multisensor
- Taktil
Maximale Messleistung auf minimaler Stellfläche

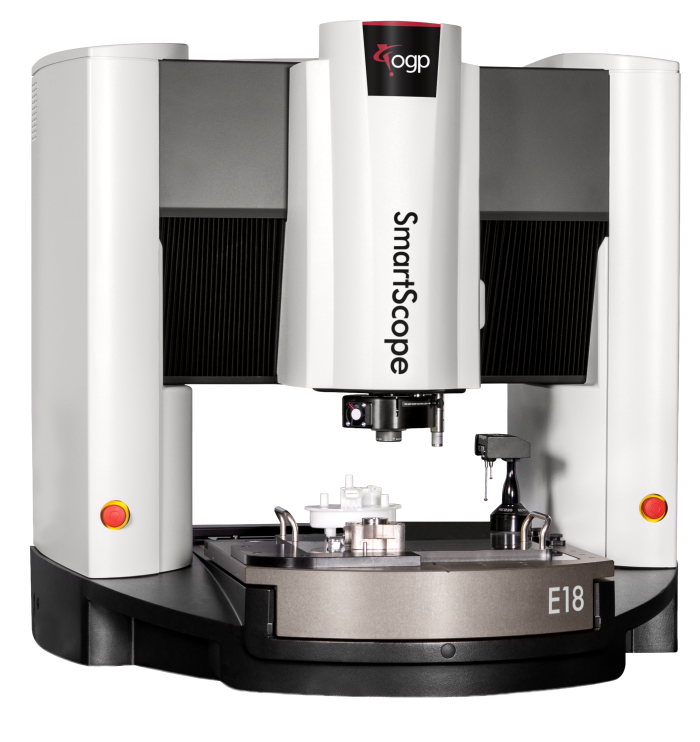

Das SmartScope® E18 bietet einen außergewöhnlich großen Messbereich in einem kompakten System. Hochauflösende Optik, intelligente Beleuchtung und die Möglichkeit zur Erweiterung um taktile Sensoren machen das System zur wirtschaftlichen Lösung für präzise Qualitätskontrollen in Fertigung und Messraum.
- LED‐Auflicht, ‐Durchlicht und SmartRingTM‐Beleuchtung gehören zur Standardausstattung.
- Robuste, stabile Konstruktion mit Granitbrücke
- Vielseitig dank Multisensorik
FÜR BESTE OPTISCHE MESSERGEBNISSE

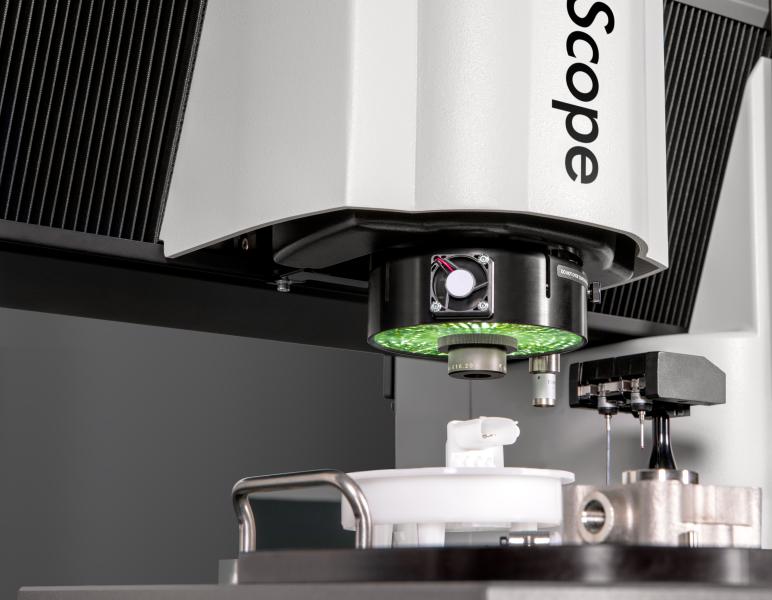

Das fest integrierte IntelliCentric™-E Optiksystem in Kombination mit VIRTUAL ZOOM™ liefert hochauflösende Bilder und ermöglicht präzise Messergebnisse. Damit ist das SmartScope E18 die ideale Lösung für Unternehmen, die ein leistungsfähiges, automatisiertes 3‑Achsen-Video-Messsystem suchen, das zugleich wirtschaftlich und einfach zu bedienen ist.
Die serienmäßige LED-Beleuchtung umfasst koaxiale Auflichtbeleuchtung, Durchlichtbeleuchtung sowie die leistungsstarke SmartRing™Ringlichtbeleuchtung für optimale Bildqualität in unterschiedlichsten Messaufgaben.
Sensor-Optionen
Präsizes, berührungsloses Messen
Die automatische berührungsfreie Videomessung ist eine bewährte und leistungsstarke Technologie. Durch die eigene innovative Forschung und die über 75-jährige Erfahrung von OGP mit einer installierten Basis von mehreren zehntausend Messsystemen ist es gelungen, die SmartScopes von OGP zum weltweit führenden Videomesssystem zu machen.
Mehr zur optischen Videomesstechnik
Kombinierte Technologie für herausragende Performance
Die Multisensor-Messtechnik nutzt die Vorteile und Stärken von mehreren Sensoren, um ein Messteil vollständig zu erfassen. Video ist für die Messung von Kanten unübertroffen. Laser und 3D-Taster sind am besten zur Messung von Flächen geeignet, Mikrotaster werden zur Messung feiner und fragiler Merkmale eingesetzt. Durch die Kombination von berührenden und berührungsfreien Taststiften mit Mikro- und Makro-Messbereichen können Multisensorsysteme mehr als jedes Einfachsensorsystem.
Mehr zur Multisensor-Messtechnik
Spitzentechnologie für beste taktile Messergebnisse
Unter taktilem Messen versteht man das physikalische Berühren einer Fläche zwecks Messung. Durch die Einzelpunkterfassung mit einem 3D-Taster können Merkmale gemessen werden, deren Bilddarstellung schwierig ist oder jenseits des Optik- oder Laserbereichs liegt. Mit scannenden und Feder-Tastern setzt OGP auf den neusten Fortschritt der Messtechnologie. Scannende Taster erfassen Punkte über einer Flächengrenze, während der Taststift die Fläche abtastet. Für empfindliche oder kleine Teile bieten wir Mikrosondentechnologien, die bei einer Kraftaufbringung von nur einem Milligram die Flexibilität des Multisensors erhöhen.
Mehr zum taktilen Messen mit OGPSoftware-Optionen
Measure-X
Die übersichtliche, intuitiv und leicht nutzbare MeasureX Messsoftware, beinhaltet ein volles Sortiment an Bildverarbeitungswerkzeugen, Geometrische Funktionen, ISO/ANSI Toleranzen und Echtzeitdatentransfer zu SPC-Systemen und sonstigen kundenspezifischen Softwareanbindungen.
Mehr zu OGP Measure-X
Die weltweit umfassendste Software für die Messtechnik
ZONE3® stellt eine völlig neue Art der Arbeit mit Multisensor-Messsystemen dar und ermöglicht schnellere, einfachere und produktivere Messungen als je zuvor. Auf der Benutzeroberfläche werden die Beziehungen zwischen Teilen, Sensoren, Nullpunktausrichtungen und Maschinenzubehör klar dargestellt. ZONE3 nutzt innovative Funktionen zur automatischen und mühelosen Generierung von Messroutinen für schnellere Programmier- und Laufzeiten im Vergleich mit bisherigen Softwarelösungen.
Smart SCS – Für hoch-integrierte Messabläufe
SmartSCS ist eine einfache Benutzeroberfläche für eine Reihe von Messgeräten – OGP-Messgeräten, KMG’s, CT, Laser und Streifenprojektions-Geräte. SmartSCS ist entwickelt für die Werker-Selbstkontrolle, GAMP/FDA gesicherte Messungen und verknüpft SmartSCS Messabläufe mit Textanweisungen, Bildern oder Videos.
Mehr zu OGP SmartSCS
OGP Evolve Suite
Die OGP EVOLVE® Software-Suite optimiert Konstruktions-, Produktions- und Inspektionsprozesse und ermöglicht es den Herstellern, die Produktkonstruktions- und Entwicklungszeit zu verkürzen, die Qualität zu verbessern und die Kosten durch verbesserte Effizienz zu senken. EVOLVE verwendet das dreidimensionale CAD-Modell eines Teils als Grundlage für alle Toleranzbewertungen, Statistiken und Fertigungsdaten.
Mehr zur OGP Evolve SuiteModell-Vergleich
E-Serie
|
|
|
|

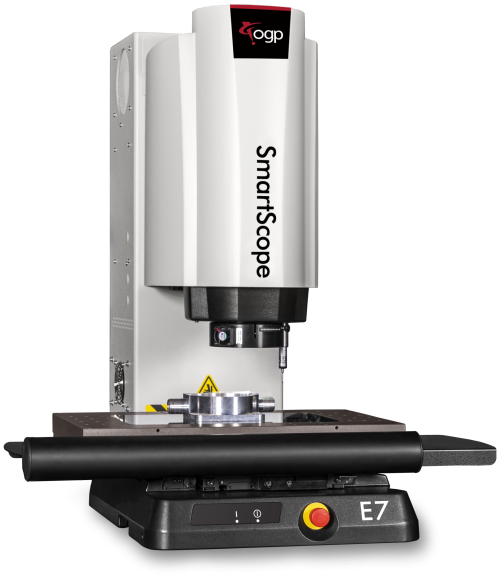

| Modell | E7 | E18 | E45 |
|---|---|---|---|
| Basis-Messbereich | 250 × 150 × 200 [mm] | 300 × 300 × 200 [mm] | 500 × 450 × 200 [mm] |
| Optionale Erweiterung des Messbereichs |
X: 300 [mm] |
– |
Y: 610 [mm] Z: 300 [mm] |
| Messgenauigkeit XY | 2,2 + 5L/1000 [µm] | 2,2+5L/1000 [µm] | 2,8 + 5L/1000 [µm] |
| Messgenauigkeit Z | 3,8 + 5L/1000 [µm] | 2,8+5L/1000 [µm] | 3,8 + 5L/1000 [µm] |
| Messgenauigkeit Z mit Taster/Laser |
2,8+ 5L/1000 (4.5x Linse) [µm] | – | 2,8+ 5L/1000 (4.5x Linse) [µm] |
| Sensor-Optionen |
Optisch Multisensor Taktil |
Optisch Multisensor Taktil |
Optisch Multisensor Taktil |
| Software-Optionen |
Measure-X Zone3 Smart SCS OGP Evolve |
Measure-X Zone3 Smart SCS OGP Evolve |
Measure-X Zone3 Smart SCS OGP Evolve |
| Jetzt anfragen |
