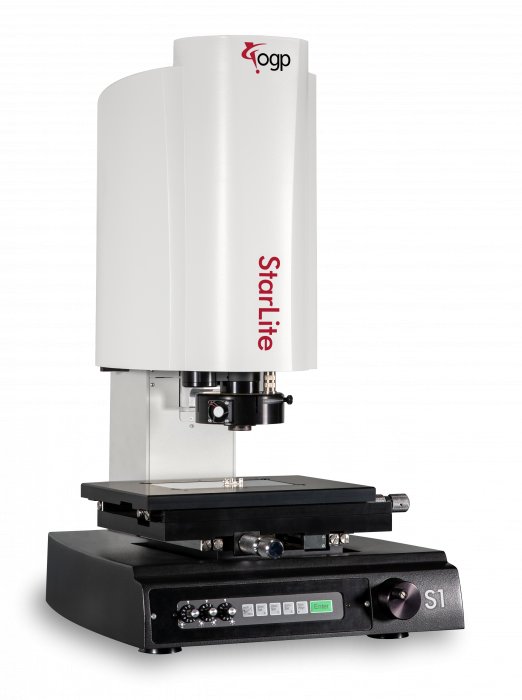

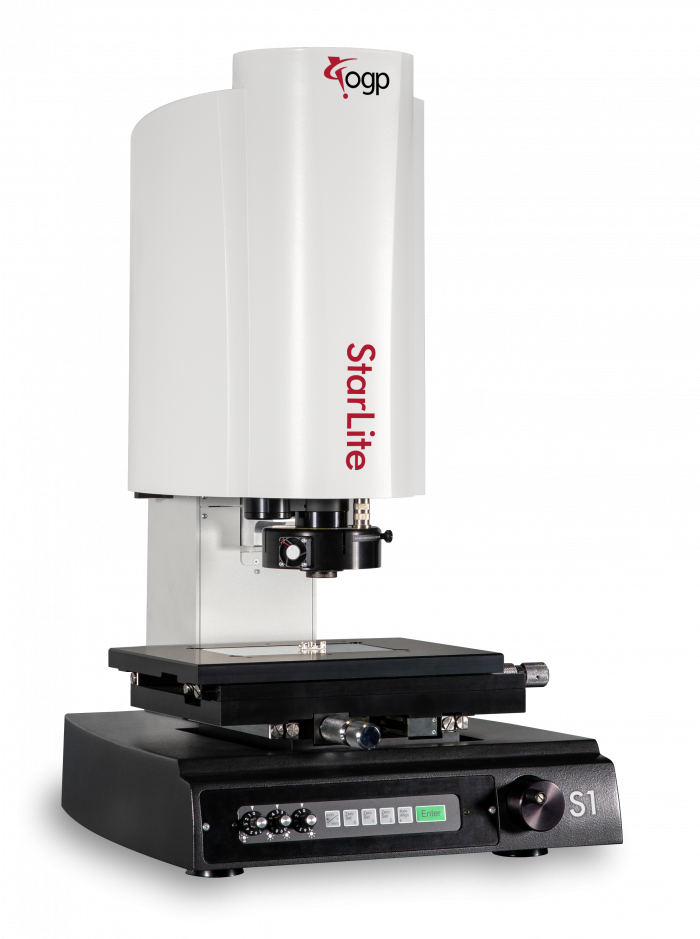

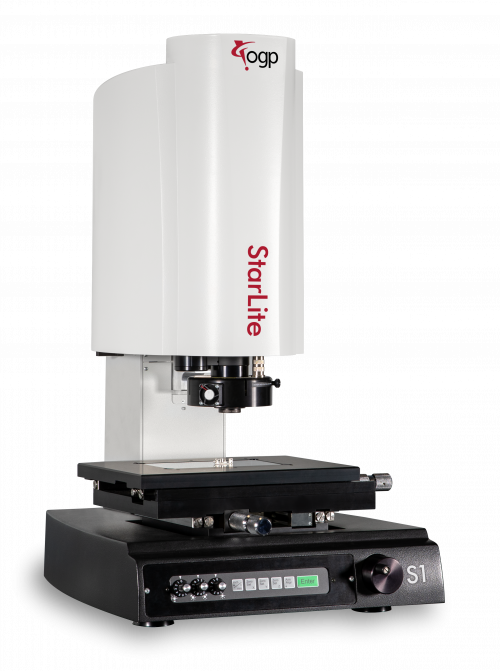

StarLite™ S1

Kompaktes halbautomatisches 3-Achsen-Videomesssystem

Name: StarLite™ S1
Brand: OGP

Die StarLite S1 vereint hohe Messgenauigkeit, einfache Bedienung und kompakte Bauweise in einem leistungsstarken 3‑Achsen-Videomesssystem – der ideale Einstieg in die Videomesstechnik. Als halbautomatische Lösung kombiniert sie die Vorteile vollautomatischer Bildverarbeitung mit der flexiblen manuellen Positionierung über einen ergonomischen Kreuztisch. Dadurch eignet sich die StarLite S1 ideal für die schnelle und zuverlässige Prüfung von Bauteilen in Fertigung, Qualitätssicherung und Wareneingang.

max. Messbereich

150 × 75 × 125 [mm]

Messgenauigkeit

4,5 [µm]

Sensoren

Optisch

Mit Measure‑X^® einfach und zuverlässig messen

Herzstück des Systems ist die leistungsfähige Measure‑X^® Software, die eine komfortable Erstellung von Messprogrammen für die automatische Kantenmessung bietet. Die intuitive Benutzeroberfläche führt den Anwender Schritt für Schritt durch den Messprozess und erleichtert die präzise Ausrichtung des Werkstücks. So lassen sich wiederkehrende Messaufgaben effizient und reproduzierbar durchführen.

Hochleistungs-Optik mit flexiblen Beleuchtungsoptionen

Für eine hohe Bildqualität sorgt das IntelliCentric‑S Optiksystem mit Festbrennweite und VIRTUAL ZOOM™, das eine detailreiche Darstellung unterschiedlichster Merkmale ermöglicht. Ergänzt wird die Optik durch eine umfangreiche Beleuchtungsausstattung mit LED-Auflicht, Durchlicht und der intelligenten SmartRing™-Beleuchtung, die bereits serienmäßig integriert ist.

Zuverlässig und ergonomisch

Der robuste Messtisch und die ergonomisch angeordneten Bedienelemente unterstützen eine komfortable Handhabung im täglichen Einsatz. Das Ergebnis ist ein zuverlässiges, bedienerfreundliches Messsystem, das präzise Messergebnisse liefert und gleichzeitig einen wirtschaftlichen Einstieg in die optische Messtechnik ermöglicht.

Software-Optionen

Passende OGP-Softwarelösungen für dieses Modell ermöglichen Ihnen maximale Messperformance für Ihre Anwendung.

Measure-X

Die übersichtliche, intuitiv und leicht nutzbare MeasureX Messsoftware, beinhaltet ein volles Sortiment an Bildverarbeitungswerkzeugen, Geometrische Funktionen, ISO/ANSI Toleranzen und Echtzeitdatentransfer zu SPC-Systemen und sonstigen kundenspezifischen Softwareanbindungen.

Mehr zu OGP Measure-X

Evolve packaging EVOLVE Suite RENDER 180724 v03

OGP Evolve Suite

Die OGP EVOLVE® Software-Suite optimiert Konstruktions-, Produktions- und Inspektionsprozesse und ermöglicht es den Herstellern, die Produktkonstruktions- und Entwicklungszeit zu verkürzen, die Qualität zu verbessern und die Kosten durch verbesserte Effizienz zu senken. EVOLVE verwendet das dreidimensionale CAD-Modell eines Teils als Grundlage für alle Toleranzbewertungen, Statistiken und Fertigungsdaten.

Mehr zur OGP Evolve Suite

Modell-Vergleich

StarLite™

Die ausführliche Übersicht zu den technischen Daten finden Sie im Produktdatenblatt.

Modell	StarLite™ S1

Basis-Messbereich	150 × 75 × 125 [mm]
Optionale Erweiterung des Messbereichs	–
Messgenauigkeit XY	4.5 + 8L/1000 [µm]
Messgenauigkeit Z	7.0 + 8L/1000 [µm]
Sensor-Optionen	Optisch
Software-Optionen	Measure-X OGP Evolve
