Leistungsstarkes Tischgerät zur optischen Wellenmessung

Bestens geeignet für den Shop-Floor-Einsatz durch besonders robuste Bauweise und einfachste Bedienung für höchste Ansprüche in der Wellenmessung.

max. Messbereich

300 × ⌀ 60 [mm]

Messgenauigkeit

1,8 [µm]

Sensoren

Optisch

Robust und zuverlässig – ideal für Shop-Floor Einsatz

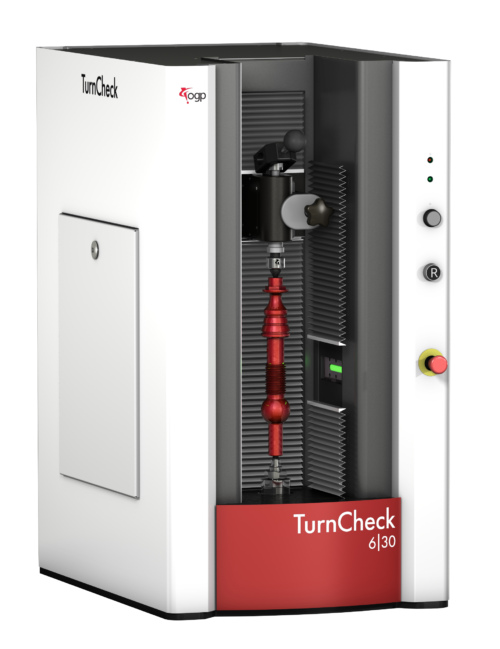

Turncheck-Systeme sind optische Präzisions-Wellenmessgeräte, die für den Einsatz in der Werkstatt entwickelt wurden. Die robuste und zuverlässige Turncheck-Serie verfügt über ein vollständig telezentrisches optisches System mit großem Sichtfeld, das Teile mit Wellendurchmessern von bis zu 60 mm aufnehmen kann.

Gerichtetes Licht zur absolut scharfen Konturdarstellung
3D Analyse der Punktdaten
Optional: Helixmessungen +/- 12,5 Grad

Messen in Sekundenschnelle für Schaftlängen bis zu 300 mm

Die integrierte sollimierende LED-Beleuchtung reduziert Verzerrungen und sorgt so für eine hervorragende Bildqualität und eine verbesserte Messung kritischer Abmessungen bei allen Merkmalstypen. Ein optionaler motorisierter Helixwinkel von +/- 12,5 Grad passt sich automatisch an den Gewindewert an – für noch effizientere Messungen.

Software-Optionen

Passende OGP-Softwarelösungen für dieses Modell ermöglichen Ihnen maximale Messperformance für Ihre Anwendung.

Smart SCS – Für hoch-integrierte Messabläufe

SmartSCS ist eine einfache Benutzeroberfläche für eine Reihe von Messgeräten – OGP-Messgeräten, KMG’s, CT, Laser und Streifenprojektions-Geräte. SmartSCS ist entwickelt für die Werker-Selbstkontrolle, GAMP/FDA gesicherte Messungen und verknüpft SmartSCS Messabläufe mit Textanweisungen, Bildern oder Videos.

Mehr zu OGP SmartSCS

Modell-Vergleich

TurnCheck

Die ausführliche Übersicht zu den technischen Daten finden Sie im Produktdatenblatt.

Modell	TurnCheck™ Series-6	TurnCheck™ Series-10	TurnCheck™ Series-14

Basis-Messbereich	300 × ⌀ 60 [mm]	400 × ⌀ 100 [mm]	1.000 × ⌀ 135 [mm]
Optionale Erweiterung des Messbereichs	–	Z: 600 [mm] Z: 800 [mm]	⌀: 140 [mm]
Messgenauigkeit Z	3,5 + L/150 [µm]	3,5 + L/150 [µm]	3,5 + L/150 [µm]
Messgenauigkeit Ø	1,8 + D/100 [µm]	1,8 + D/100 [µm]	1,8 + D/100 [µm]
Sensor-Optionen	Optisch	Optisch	Optisch
Software-Optionen	Smart SCS	Smart SCS	Smart SCS
	Jetzt anfragen

Downloads

TurnCheck™ Series-6

Produktdatenblatt | TurnCheck™ Series-6

PDF | 1,7 MB
