Komplettmessung in Sekundenschnelle
- Optisch
Komplexe Messung auf Knopfdruck

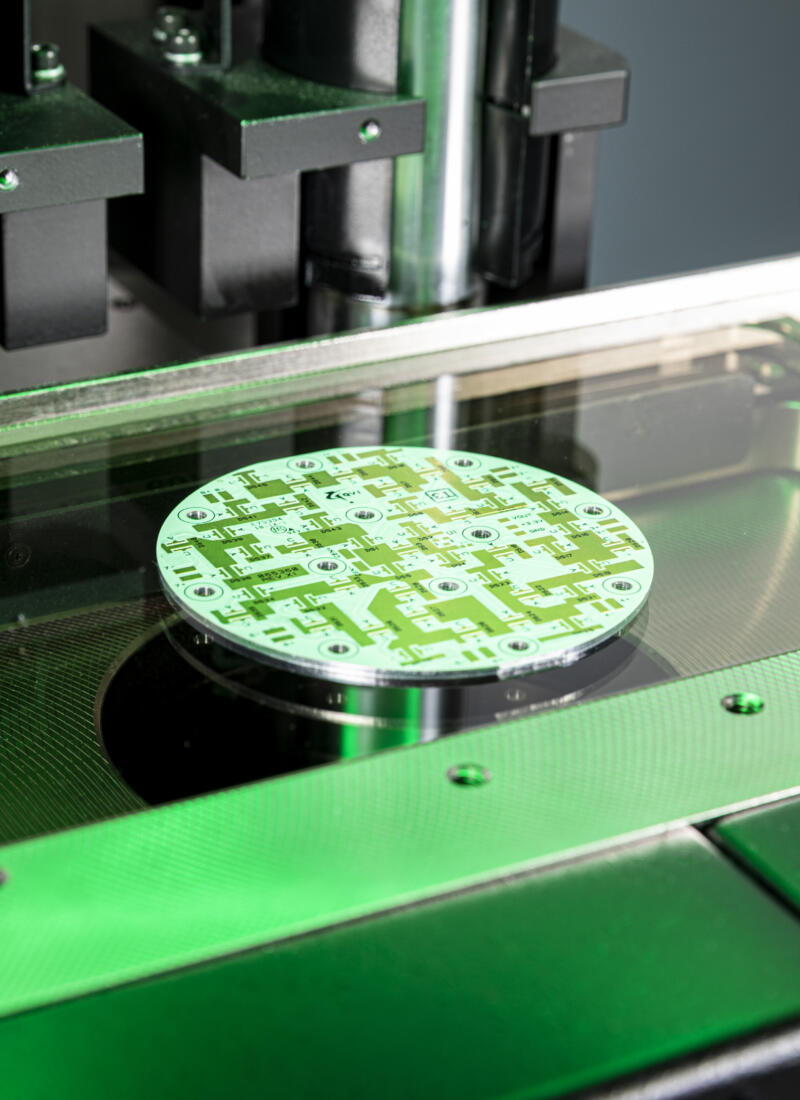

SNAP™ Systeme von OGP vereinen telezentrische Optiken mit großem Bildfeld – zur vollautomatischen Messung von kleinen Bauteilen in Sekundenschnelle. Mit Einsatz einer Megapixel- Kamera erzeugt die SNAP- Optik hochpräzise und verzerrungsarme Bilder. SNAP Systeme sind als Tisch- oder Standmodelle verfügbar und bieten einen frei zugänglichen und offenen Messberich, der sich hervorragend für Automatisierungslösungen eignet, wie z.B. die Roboterbestückung. Standmodelle verfügen über einen XY- Tisch zur schnellen Messung von großen Bauteilen – oder für die Pallettenmessung von vielen kleinen Bauteilen. SNAP-Systeme sind mit motorischen Verstellachsen lieferbar. Alle Systeme verfügen über LED-Profil‑, Koaxial- und 8 Sektoren- Ringlicht- Beleuchtungen.
- Großes Bildfeld mit telezentrischer Optik
- Hochwertiges 2D-Messgerät mit einfacher Bedienung
Telezentrische Optik
Die telezentrische Optik des Snap ermöglicht genaue Teile-Messungen mit geringer Verzerrung über das große Bildfeld, auch wenn diese sich nicht im optimalen Schärfe-Bereich befinden. Die Zoom Anywhere™-Technologie ermöglicht Hineinzoomen und Messen beliebiger Details im Bildfeld.
Schnelle und hochwertige Messwerterfassung
mit einfacher Bedienung
Automatisches Erkennen und Messen aller unbekannten Teile im Bildfeld, ohne vorherige Programmierung. Sofortige Anzeige- und/oder Export der Messergebnisse.

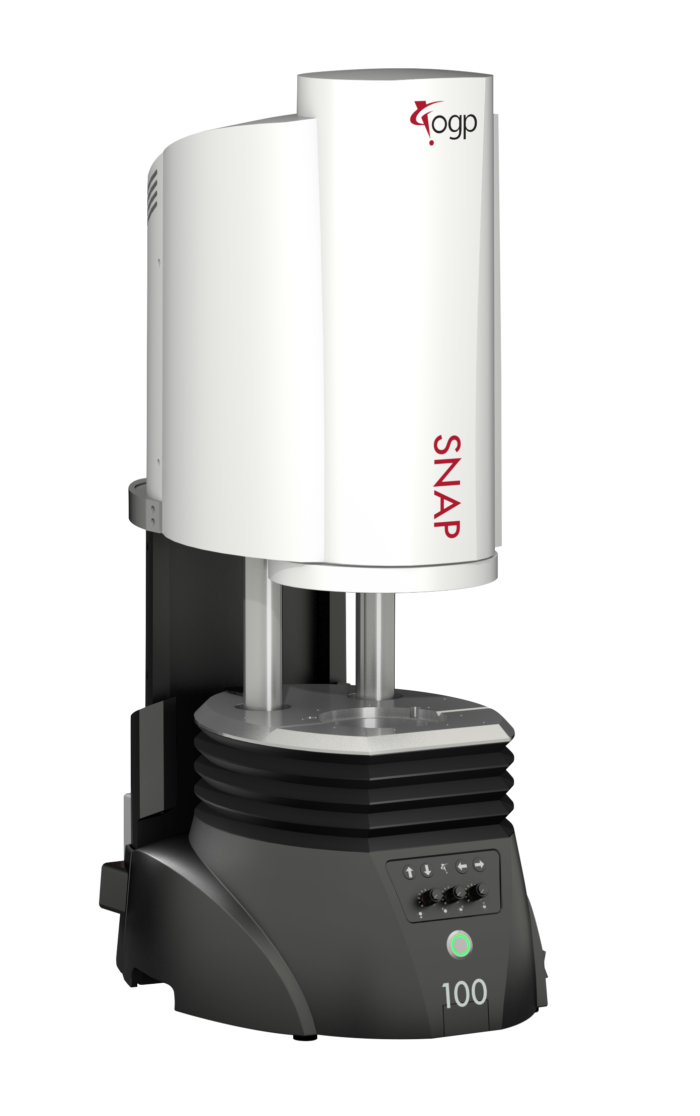

Trotz seiner kleinen Stellfläche werden 3 Lichtquellen und eine hochauflösende digitale Kamera eingesetzt, um die robuste SNAP100 zur besten Wahl für genaue Messungen im Labor oder unter Fertigungsbedingungen zu machen.
Software-Optionen
Snap-X – Einfache Oberfläche für effiziente Bauteilemessung
Als zentrale Software-Lösung für die OGP SNAP-Serie bietet Ihnen SNAP-X alle Funktionen für eine simple Abwicklung der Werkerselbstprüfung oder ähnlichen Vorgängen. Mit einem unschlagbar einfachen Bedienkonzept aus den drei wesentlichen Funktionen Messen, Analysieren und Vergleichen erhöhen Sie Präzision und Prozesssicherheit.
Mehr zu OGP Snap-X
Smart SCS – Für hoch-integrierte Messabläufe
SmartSCS ist eine einfache Benutzeroberfläche für eine Reihe von Messgeräten – OGP-Messgeräten, KMG’s, CT, Laser und Streifenprojektions-Geräte. SmartSCS ist entwickelt für die Werker-Selbstkontrolle, GAMP/FDA gesicherte Messungen und verknüpft SmartSCS Messabläufe mit Textanweisungen, Bildern oder Videos.
Mehr zu OGP SmartSCS
Measure-X
Die übersichtliche, intuitiv und leicht nutzbare MeasureX Messsoftware, beinhaltet ein volles Sortiment an Bildverarbeitungswerkzeugen, Geometrische Funktionen, ISO/ANSI Toleranzen und Echtzeitdatentransfer zu SPC-Systemen und sonstigen kundenspezifischen Softwareanbindungen.
Mehr zu OGP Measure-XModell-Vergleich
SNAP™
|
|
|
|
|
| Modell | SNAP™ 100 | SNAP™ 200 | SNAP™ 300 | SNAP™ 350 |
|---|---|---|---|---|
| Basis-Messbereich | 62 × 46 [mm] | 250 × 100 [mm] | 250 × 150 × 75 [mm] | 450 × 450 × 150 [mm] |
| Optionale Erweiterung des Messbereichs |
– | – | – | – |
| Messgenauigkeit XY | 4.0 + L/50 [µm] | 4.0 + L/50 [µm] |
Im Bildfeld: 2.0 + L/50 Im gesamten Messbereich: 7.0 + L/50 µm [µm] |
Im Bildfeld: 2.0 + L/50 Im gesamten Messbereich: 5.0 + 8L/1000 [µm] |
| Sensor-Optionen | Optisch | Optisch | Optisch | Optisch |
| Software-Optionen |
Snap-X Measure-X Smart SCS |
Snap-X Measure-X Smart SCS |
Snap-X Measure-X Zone3 Smart SCS |
Snap-X Measure-X Zone3 Smart SCS |
