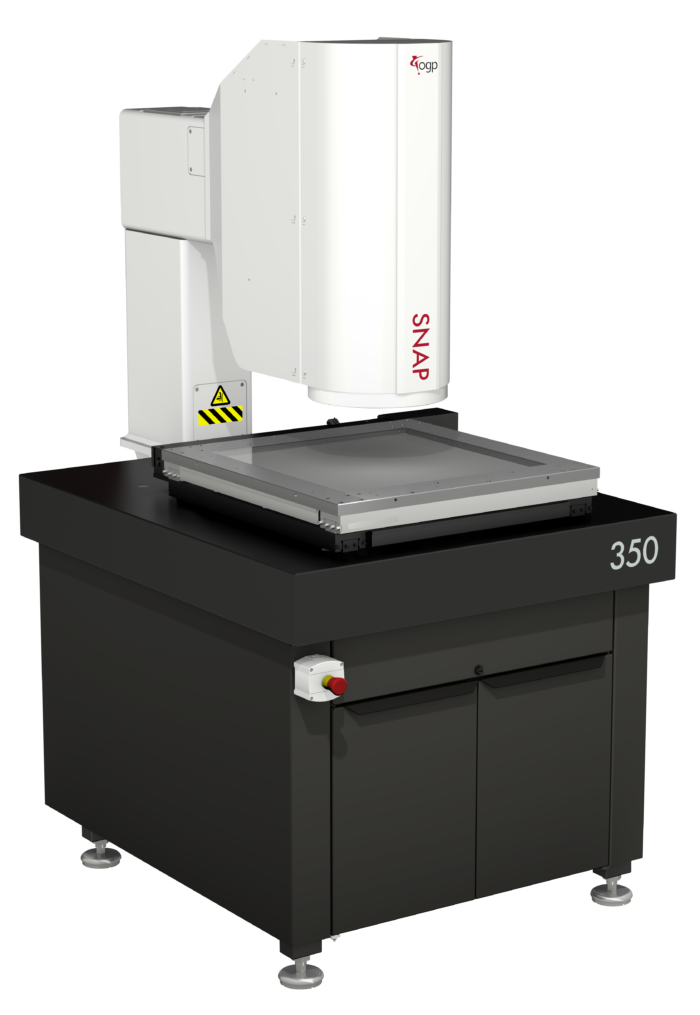

Größtes Messgerät dieser Baureihe mit großem Videobildfeld und motorisierter XY-Tischverfahrung zur schnellen Überprüfung größerer Bauteile.
- Optisch
Komplexe Messung auf Knopfdruck
SNAP™ Systeme von OGP vereinen telezentrische Optiken mit großem Bildfeld – zur vollautomatischen Messung von kleinen Bauteilen in Sekundenschnelle. Mit Einsatz einer Megapixel- Kamera erzeugt die SNAP- Optik hochpräzise und verzerrungsarme Bilder. SNAP Systeme sind als Tisch- oder Standmodelle verfügbar und bieten einen frei zugänglichen und offenen Messberich, der sich hervorragend für Automatisierungslösungen eignet, wie z.B. die Roboterbestückung. Standmodelle verfügen über einen XY- Tisch zur schnellen Messung von großen Bauteilen – oder für die Pallettenmessung von vielen kleinen Bauteilen. SNAP-Systeme sind mit motorischen Verstellachsen lieferbar. Alle Systeme verfügen über LED-Profil‑, Koaxial- und 8 Sektoren- Ringlicht- Beleuchtungen.
- Großes Bildfeld mit telezentrischer Festoptik, zwei optischen Vergrößerungen 1x- und 4x-Objektiv und digitale Vergrößerung.
- Mess-Software MeasureX; optional auch mit ZONE3 erhältlich.
- Optional: 10x-Objektiv (statt 4x) für noch höhere Genauigkeitsanforderungen.
Telezentrische Optik
Die telezentrische Optik des Snap ermöglicht genaue Teile-Messungen mit geringer Verzerrung über das große Bildfeld, auch wenn diese sich nicht im optimalen Schärfe-Bereich befinden. Die Zoom Anywhere™-Technologie ermöglicht Hineinzoomen und Messen beliebiger Details im Bildfeld.
Komplexe Messungen mit einfacher Bedienung
Die Snap erkennt automatisch und misst alle unbekannten Teile im Bildfeld, ohne vorherige Programmierung. Sofortige Anzeige- und/oder Export der Messergebnisse.
Trotz seiner kleinen Stellfläche werden zwei optische Vergrößerungen, 3 Lichtquellen, eine hochauflösende digitale Kamera mit großem Bildfeld, eine 250mm XAchse mit 50 mm Y-Achse und eine optionale 10x Vergrößerungslinse eingesetzt, um die robuste SNAP 300 zur besten Wahl für genaue Messungen im Labor oder unter Fertigungsbedingungen zu machen, auch wenn ein höherer Teiledurchsatz oder eine hohe Vergrößerung notwendig ist.
Software-Optionen
Snap-X – Einfache Oberfläche für effiziente Bauteilemessung
Als zentrale Software-Lösung für die OGP SNAP-Serie bietet Ihnen SNAP-X alle Funktionen für eine simple Abwicklung der Werkerselbstprüfung oder ähnlichen Vorgängen. Mit einem unschlagbar einfachen Bedienkonzept aus den drei wesentlichen Funktionen Messen, Analysieren und Vergleichen erhöhen Sie Präzision und Prozesssicherheit.
Mehr zu OGP Snap-X
Smart SCS – Für hoch-integrierte Messabläufe
SmartSCS ist eine einfache Benutzeroberfläche für eine Reihe von Messgeräten – OGP-Messgeräten, KMG’s, CT, Laser und Streifenprojektions-Geräte. SmartSCS ist entwickelt für die Werker-Selbstkontrolle, GAMP/FDA gesicherte Messungen und verknüpft SmartSCS Messabläufe mit Textanweisungen, Bildern oder Videos.
Mehr zu OGP SmartSCS
Die weltweit umfassendste Software für die Messtechnik
ZONE3® stellt eine völlig neue Art der Arbeit mit Multisensor-Messsystemen dar und ermöglicht schnellere, einfachere und produktivere Messungen als je zuvor. Auf der Benutzeroberfläche werden die Beziehungen zwischen Teilen, Sensoren, Nullpunktausrichtungen und Maschinenzubehör klar dargestellt. ZONE3 nutzt innovative Funktionen zur automatischen und mühelosen Generierung von Messroutinen für schnellere Programmier- und Laufzeiten im Vergleich mit bisherigen Softwarelösungen.
Measure-X
Die übersichtliche, intuitiv und leicht nutzbare MeasureX Messsoftware, beinhaltet ein volles Sortiment an Bildverarbeitungswerkzeugen, Geometrische Funktionen, ISO/ANSI Toleranzen und Echtzeitdatentransfer zu SPC-Systemen und sonstigen kundenspezifischen Softwareanbindungen.
Mehr zu OGP Measure-XModell-Vergleich
SNAP™
|
|
|
|
|
| Modell | SNAP™ 100 | SNAP™ 200 | SNAP™ 300 | SNAP™ 350 |
|---|---|---|---|---|
| Basis-Messbereich | 62 × 46 [mm] | 250 × 100 [mm] | 250 × 150 × 75 [mm] | 450 × 450 × 150 [mm] |
| Optionale Erweiterung des Messbereichs |
– | – | – | – |
| Messgenauigkeit XY | 4.0 + L/50 [µm] | 4.0 + L/50 [µm] |
Im Bildfeld: 2.0 + L/50 Im gesamten Messbereich: 7.0 + L/50 µm [µm] |
Im Bildfeld: 2.0 + L/50 Im gesamten Messbereich: 5.0 + 8L/1000 [µm] |
| Sensor-Optionen | Optisch | Optisch | Optisch | Optisch |
| Software-Optionen |
Snap-X Measure-X Smart SCS |
Snap-X Measure-X Smart SCS |
Snap-X Measure-X Zone3 Smart SCS |
Snap-X Measure-X Zone3 Smart SCS |
