Komplettmessung in Sekundenschnelle
- Optisch
Komplexe Messung auf Knopfdruck
SNAP™ Systeme von OGP vereinen telezentrische Optiken mit großem Bildfeld – zur vollautomatischen Messung von kleinen Bauteilen in Sekundenschnelle. Mit Einsatz einer Megapixel- Kamera erzeugt die SNAP- Optik hochpräzise und verzerrungsarme Bilder. SNAP Systeme sind als Tisch- oder Standmodelle verfügbar und bieten einen frei zugänglichen und offenen Messberich, der sich hervorragend für Automatisierungslösungen eignet, wie z.B. die Roboterbestückung. Standmodelle verfügen über einen XY- Tisch zur schnellen Messung von großen Bauteilen – oder für die Pallettenmessung von vielen kleinen Bauteilen. SNAP-Systeme sind mit motorischen Verstellachsen lieferbar. Alle Systeme verfügen über LED-Profil‑, Koaxial- und 8 Sektoren- Ringlicht- Beleuchtungen.
- Großes Bildfeld mit telezentrischer Optik
- Hochwertiges 2D-Messgerät mit einfacher Bedienung
Telezentrische Optik
Die telezentrische Optik des Snap ermöglicht genaue Teile-Messungen mit geringer Verzerrung über das große Bildfeld, auch wenn diese sich nicht im optimalen Schärfe-Bereich befinden. Die Zoom Anywhere™-Technologie ermöglicht Hineinzoomen und Messen beliebiger Details im Bildfeld.
Hochwertiges Messsystem
mit einfacher Bedienung

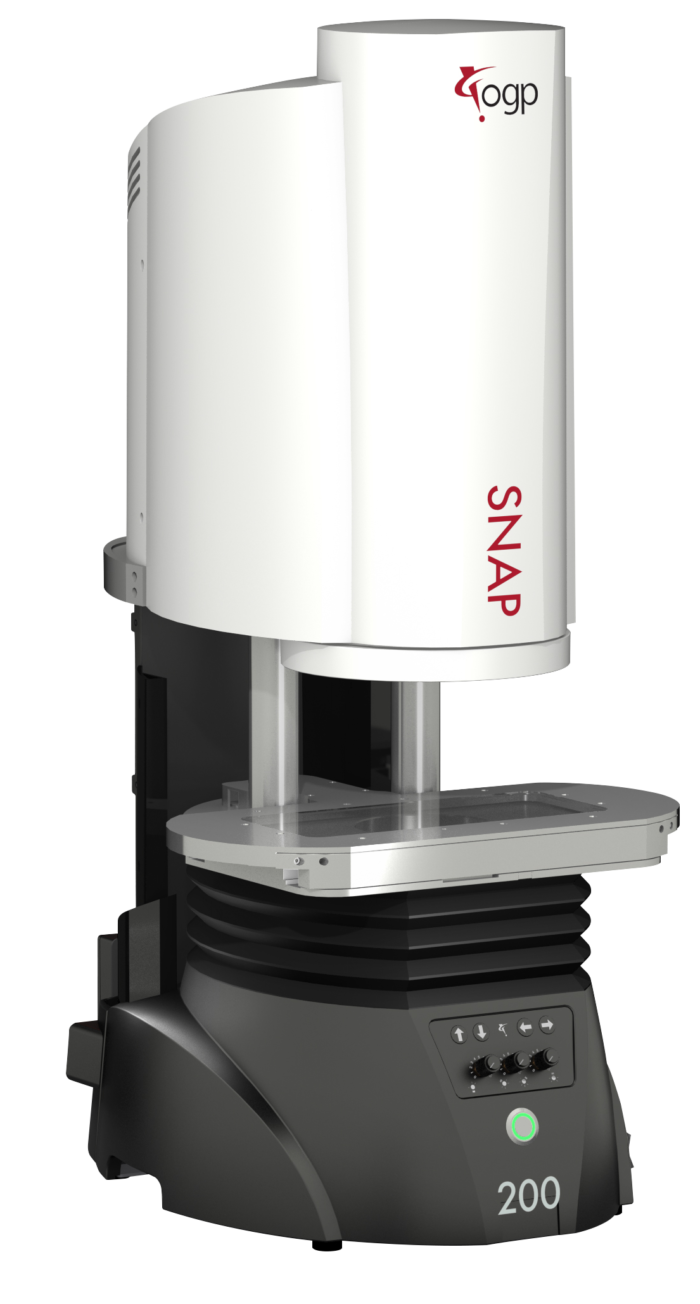

Trotz seiner kleinen Stellfläche werden 3 Lichtquellen, eine hochauflösende digitale Kamera mit großem Bildfeld und eine 250 mm X-Achse eingesetzt, um die robuste SNAP 200 zur besten Wahl für genaue Messungen im Labor oder unter Fertigungsbedingungen zu machen, auch wenn ein höherer Teiledurchsatz notwendig ist.
Software-Optionen
Modell-Vergleich
SNAP™Modell | SNAP™ 100 | SNAP™ 200 | SNAP™ 300 | SNAP™ 350 |
---|---|---|---|---|
Basis-Messbereich | 62 × 46 [mm] | 250 × 100 [mm] | 250 × 150 × 75 [mm] | 450 × 450 × 150 [mm] |
Optionale Erweiterung des Messbereichs |
– | – | – | – |
Messgenauigkeit XY | 4.0 + L/50 [µm] | 4.0 + L/50 [µm] |
Im Bildfeld: 2.0 + L/50 Im gesamten Messbereich: 7.0 + L/50 µm [µm] |
Im Bildfeld: 2.0 + L/50 Im gesamten Messbereich: 5.0 + 8L/1000 [µm] |
Sensor-Optionen | Optisch | Optisch | Optisch | Optisch |
Software-Optionen |
Snap-X Measure-X Smart SCS |
Snap-X Measure-X Smart SCS |
Snap-X Measure-X Zone3 Smart SCS |
Snap-X Measure-X Zone3 Smart SCS |
